大田滴灌自動控制系統
1. 系統簡介
大田滴灌自動控制系統（SeaIOT-AutoDI）是綜合運用滴灌技術與各種物聯網技術，設計的一套工業級農田自動灌溉控制解決方案。方案主要根據當前土壤溫濕度狀況、儲水液位、以及水流量等，自動調節電磁閥的開合程度，達到滴灌水量大小可控的目的，可解決傳統澆灌方式存在的費水、費電的問題，減少土壤結構破壞、改善生態環境的作用，同時省去了傳統的有線控制系統布線帶來的麻煩、大大降低了工程成本。
2. 系統構成
系統主要由各種工業傳感器、工業控制設備、數據采集系統、太陽能供電系統、無線485模塊、上位機等組成。其構成拓撲如圖所示。
3. 硬件資源
（1）工業傳感器：包括液位傳感器、壓力傳感器、流量傳感器、土壤溫濕度傳感器，分別檢測儲水箱水位、滴灌設備壓力、流量以及農田土壤溫濕度。
（2）工業控制設備：包括電磁閥、變頻器等，用來調節滴灌設備的出水量。
（3）數據采集傳輸控制板：采用STM32系列微控制器作為數據采集、控制、無線遠程自動控制系統的核心，它主要通過485總線與各種傳感器和控制設備連接，讀取傳感器采集數據，發送控制命令，并通過433M頻段與上位機通信。采集控制板支持12V/24V電源輸入，支持JTAG調試接口，支持ZigBee模塊，具有RJ45以太網接口和RS485總線接口。
（4）太陽能供電系統：可將太陽光轉換為電能，為數據采集系統供電。陰天或儲存電能不充足時，可采用普通交流電供電系統。
（5）無線485模塊：是一款FSK無線透明數據收發模塊，具有RS485接口，無線默認工作在433M頻段，內部自動完成通訊協議轉換和數據收發控制，具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高的特點。
（6）上位機：主要運行大田滴灌自動控制系統軟件。
4. 軟件資源
組態軟件界面

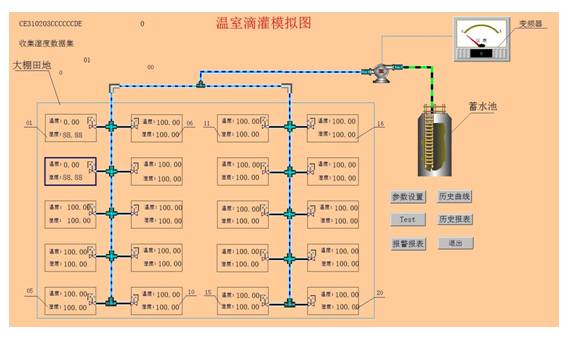

系統軟件主要是大田滴灌自動控制系統軟件，它可采用組態或C#兩種軟件體系實現，具有良好的人機交互界面，如圖所示。
5. 系統功能
滴灌技術是通過干管、支管和毛管上的滴頭，在低壓下向土壤經常緩慢滴水，可直接向土壤供應已過濾的水分的一種實用技術。采用該技術有效控制農田用水量，達到節約用水、減少土壤結構破壞、改善生態環境的目的。主要功能為：
（1）采集土壤溫濕度、儲水箱液位與水壓的信息；
（2）設置時間對排隊等候滴灌的分區（滴灌區）進行輪灌，每天2-3個區；
（3）可針對土壤的濕度情況，對排隊等候滴灌的分區進行調整；
（4）可人工選擇要滴灌的區；
（5）根據儲水液位，在高于或低于上下限時報警，并在低限時結束滴灌；
（6）根據不同的滴灌區按參數調節變頻器輸入，以達到適宜的給水管壓；
（7）能夠實現人工滴灌和自動滴灌兩種模式；
主要特點：
（1）無線485模塊，通訊距離可達到1000~1500m，并且具有穿透墻的能力；
（2）采用太陽能供電系統解決了某些無法供電的應用環境；
（3）具有聯網功能，實現通過網頁控制；可以對歷史數據進行查詢和導出；
